Chi ha il lettore DVD dell’Xbox 360 LiteOn 83850C v2 e LiteOn 93450C potra PROVARE ad effettuare questo tipo di modifica, ma attenzione NON é UNA COSA SEMPLICE.
Lo scopo principale della modifica è ottenere la key univoca del lettore DVD dal firmware originale e usare la key ottenuta per creare il firmware modificato ixtreme LT e scrivere quest’ultimo nel lettore per leggere le copie di backup.
* Software
Windows XP con .net framework 2.0 o versioni successive ( Download Net Framework 3.5 ).
Oppure Windows Vista con .net framework 3.5 SP1.
Oppure Windows 7 (include già il .net framework).
PC con porta Serial Ata (SATA), e un cavo Serial Ata.
JungleFlasher e firmware extreme LT ( JungleFlasher e Firmware LT Download )
Usare l’opzione “Run as Administrator” (in italiano: Esegui come amministratore) per sistemi operativi diversi da Windows XP x86.
* Strumenti
Un taglierino, carta vetrata di grana sottile (facoltativa), un pennellino opportunamente modificato sempre se non sia già compreso con il flussante, un interruttore, una resistenza da 22 Ohm 1/4 watt ed infine dei cavetti sottili.
Saldatore a punta sottile, stagno sottile, flussante (facoltativo ma consigliato), tutto come in immagine qui sotto, acquistabile su ebay il tutto a 25 euro circa.

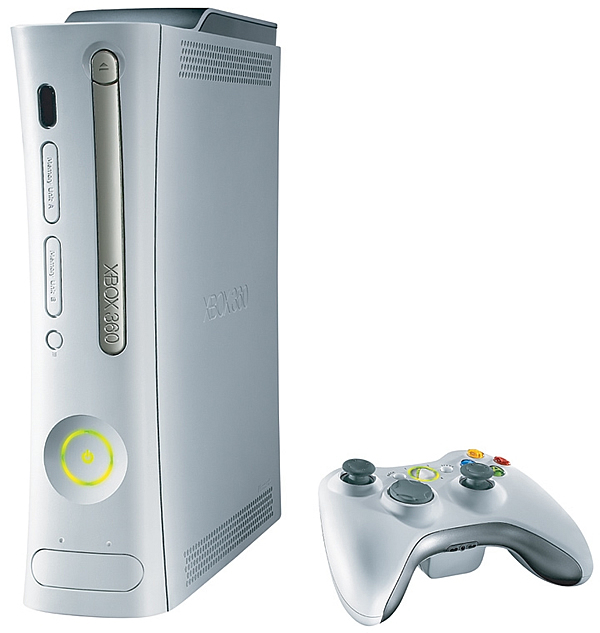

Smontare l’xbox 360.
Adesso è possibile leggere la versione specifica e la data di produzione del lettore:
Smontate completamente il lettore LiteOn. Togliete il cavo SATA e il cavo di alimentazione del lettore. Svitate con un cacciavite a stella le viti indicate e tagliate il piccolo adesivo bianco:
Sarà sufficiente, portare indietro ogni blocco che tiene fermo il cavo dati, come vedete nei riquadri rossi, smontare le viti 1 e 2, e portare indietro il dentino che tiene ferma la scheda.
Al contatto in corrispondenza con la posizione “OFF” dell’interruttore, saldiamo il filo che vedete di colore verde con la resistenza da 22 Ohm.
All’altro capo della resistenza saldiamo un altro cavetto che poi andrà saldato a sua volta sulla scheda.
Al contatto che sta al centro saldiamo un altro filo di colore nero che poi andrà saldato sulla parte posteriore della scheda e infine, al contatto in posizione “ON” saldiamo un filo di colore rosso. A questo punto, le saldature dal lato interruttore sono complete.
Switch o deviatore a levetta, con già saldati i cavetti e la resistenza, Non vi spaventate, quello che vedete in foto è un supportino in plexyglass che mi sono costruito per indicarvi lo stato On – Off, e per avere una maggiore comodità!
modifica xbox 360 switch deviatore pronto Passiamo ora a pulire le piste sulla parte posteriore della scheda dove andremo a saldare i nostri fili. Per far questo, potete utilizzare della carta vetrata sottile come fanno in molti, oppure, per maggiore precisione, utilizzare un coltellino con lama arrotondata; strofinandolo pian piano e più volte, con un po’ di manualità, otterrete un risultato perfetto, andando a togliere la parte isolante verde fino ad arrivare al colore originale delle piste in rame. Eseguite questa operazione nei punti che vedete nell’immagine, quelli dove è visibile il rame.
Pulizia delle piste e tagli da effettuare sulla scheda
modifica xbox 360 tagli piste
Ora dobbiamo procedere a tagliare le piste, nei punti indicati in figura.
Iniziamo con le saldature sulla parte posteriore della scheda, preparate un cavetto di circa 10 centimetri, spellate gli estremi del cavo e saldate sulla scheda come nell’immagine sotto il filo rosso per creare un ponte.
Proseguite con la saldatura del filo che parte dalla posizione centrale dell’interruttore, per intenderci il filo nero che va saldato nella parte posteriore della scheda.
Parte posteriore. Ponte (filo rosso) e saldatura da interruttore a scheda sotto il filo nero per intenderci!modifica xbox 360 saldature sotto
Ora passiamo alla parte superiore della scheda. Saldiamo il cavo del contatto in posizione “OFF” dell’interruttore, per intenderci quello con la resistenza come indicato nella foto.
Successivamente, saldiamo il cavo rosso collegato al contatto dell’interruttore in posizione “ON” sull’altro contatto 3,3 Volts, sempre della parte frontale della scheda.
Parte superiore. Due saldature, da interruttore a scheda, come vedete nella foto, il filo verde con la resistenza, e il filo rosso al 4° pin partendo da sinistra della fila bassa.
Con le saldature abbiamo terminato. Ora che è tutto pronto, possiamo proseguire e leggere il firmware del lettore.
Collegare lettore DVD al PC
Quello che dobbiamo fare a questo punto, è collegare il lettore DVD (ovvero la scheda su cui abbiamo saldato tutto) al PC. Il lettore andrà anche alimentato.
(Importante : lasciare il cavo video collegato per evitare che la console si spenga ogni 5 minuti, se il lettore si alimenta tramite console)lettore alimentazione tramite console
Collegate con un cavo Serial ATA il lettore ad una porta SATA del PC, continuando ad alimentarlo tramite console o tramite il kit. Accendete la console o premete il bottone power del kit.
Posizionate l’interruttore in posizione “OFF”, accendete il computer e avviate JungleFlasher, il programma che useremo per leggere e scrivere il firmware. Se non l’avete scaricato andate qui Download JungleFlasher.
Potete ignorare l’errore “Can’t install PortIo32/64.sys driver!” e il messaggio “No comports found during enumeration” che non sono indispensabili per questa guida e per la modifica del LiteOn 84850C e 93450C.
Con l’interruttore posizionato su “OFF”, il lettore dovrà essere riconosciuto dal programma; spostatevi nella scheda MTK Flash 32. Selezionate tra I/O Port una delle porte SATA (quella dove è collegato il lettore, potete anche andare a tentativi) e cliccate sul bottone “Refresh“, come indicato in figura. In basso, verrà indicato il lettore DVD con la sigla PLDS, nome DG-16D2S e la revisione del firmware.
(img 14) Scheda MTK Flash 32, riconoscimento del lettore LiteOnJungleFlasher LiteOn PhilipsA questo punto dobbiamo togliere l’alimentazione al lettore e per farlo sarà sufficente spegnere l’Xbox o spegnere il lettore tramite il kit.
Posizionate l’interruttore sulla posizione “ON”, senza accendere ancora il lettore (senza avviare la console o il kit). Premete come indicato sull’immagine, il bottone Intro / Device ID.
intro device
A questo punto premete YES sulla finestra che verrà fuori. In questo modo il programma proverà continuamente a mandare comandi al lettore per ottenere il Vendor Mode e avere lo status corretto.
resend command
Solo adesso potete dare nuovamente alimentazione al lettore. Subito dopo, il programma dovrebbe fermarsi. Controlliamo che sia stata identificata correttamente la memoria flash come indicato in figura (notare anche la scritta Driver in Vendor Mode sulla sinistra).
(img 15) Lettore LiteOn in Vendor Modememoriaflash liteon
Attenzione! Se risulta “Unknown type” nelle proprietà del chip, premete nuovamente Intro / Device ID senza spegnere il lettore. La schermata quindi dovrà risultare simile a quella mostrata in img 15prima di proseguire.
Una volta che la memoria flash è stata correttamente trovata, posizioniamo l’interruttore nuovamente in posizione “OFF”. Premiamo su READ e se tutto è andato bene, abbiamo il dump del nostro firmware!
read firmware da liteon
Salvate al sicuro sull’hard disk il dump completo Lite-OFW.bin così ottenuto quando il programma lo chiederà.
salvare firmware LiteOFW
Scrittura del firmware ixtreme LT
Il firmware sarà caricato automaticamente in “Source“, nel tab Firmware Tool 32. Potete sempre caricarlo in un secondo momento, cliccando su “Open Source Firmware“, sempre nella stessa scheda Firmware Tool 32. Alla domanda “autoload firmware …” potete rispondere no, se non avete precedentemente messo il firmware in una directory interna a JungleFlasher.
Ora dobbiamo costruire il firmware ixtreme LT per la nostra console. Cliccate su “Open Target Firmware” e selezionate il firmware ixtreme LT relativo al lettore in vostro possesso (dovreste averlo già scaricato, in caso contrario andate su download ixtreme LT).
Cliccate sul bottone centrale “Spoof Source to Target” per copiare la chiave dal firmware originale del lettore, sull’ixtreme LT.
(img 16) Spoof del firmwarejungleflasher-spoof
Spostatevi nel tab MTK Flash 32 e premete sul bottone WRITE per scrivere il firmware ixtreme LT nel lettore LiteOn!
(img 17) Scrittura del firmware eseguita con successo :)jungleflasher-scrittura-firmware
Ora che abbiamo il firmware modificato sul lettore LiteOn, dobbiamo ricostruire le piste che abbiamo precedentemente tagliato con il taglierino.
Ricostruzione delle piste
Se riassemblate il lettore a questo punto, non funzionerà più e sulla console lampeggierà un led rosso. Dobbiamo risistemare le cose come erano in origine.
Il buon esito di questa procedura dipende da quanta attenzione avete prestato nell’effettuare i tagli sulle piste.
Dissaldate i cavetti che avete usato nella procedura, sia quelli collegati all’interruttore, sia il ponte che fatto con il filo rosso che va da una pista all’altra. In un secondo momento fate riferimento all’immagine del taglio delle piste (img 9) e, usando il saldatore, mettete una pallina di stagno in modo da collegare le due estermità separate. Fate attenzione al taglio sul pad: è sufficiente che lo stagno sia a contatto con il pad.
Chiudete il lettore eseguendo il procedimento inverso spiegato sopra e chiudete la console.
Ricollegate il tutto e godetevi la modifica della console con firmware LT che vi permetterà anche di andare online con le vostre copie di backup.
ATTENZIONE LA MODIFICA NON ALLA PORTATA DI TUTTI ED è MOLTO PERICOLOSA.
